簡單的筆記一下拆機過程。換SSD(PCIe M.2 NvMe)需要的工具有:

iMac拆修工具
  • T10 – 兩邊喇叭的4顆螺絲
  • T8 – 幾乎所有的螺絲都用這號起子
  • T4 – 固定天線上的2顆螺絲(開關上的3顆螺絲)
  • T25 – 最後主機板最左邊的一顆間隔柱螺絲
  • 開螢幕膠條切割刀、鑷子、Spudger塑膠撬棒、三角撬片、紙膠帶、吸塵器和吹氣球、底座固定泡棉、去漬油

依照iFixit「這篇」教學,切開螢幕膠條是個大工程,需要小心最上方視訊鏡頭的位置,那裡沒有封膠。將主機直立比較好作業,從上方打頂光細心觀察,以三角塑膠撬片慢慢分離,切割黏膠,必須小心不要讓玻璃有太大變形。開啟螢幕後須小心裡面兩條排線,邊框殘膠嚴重的話以去漬油及粗魔布擦拭乾淨。

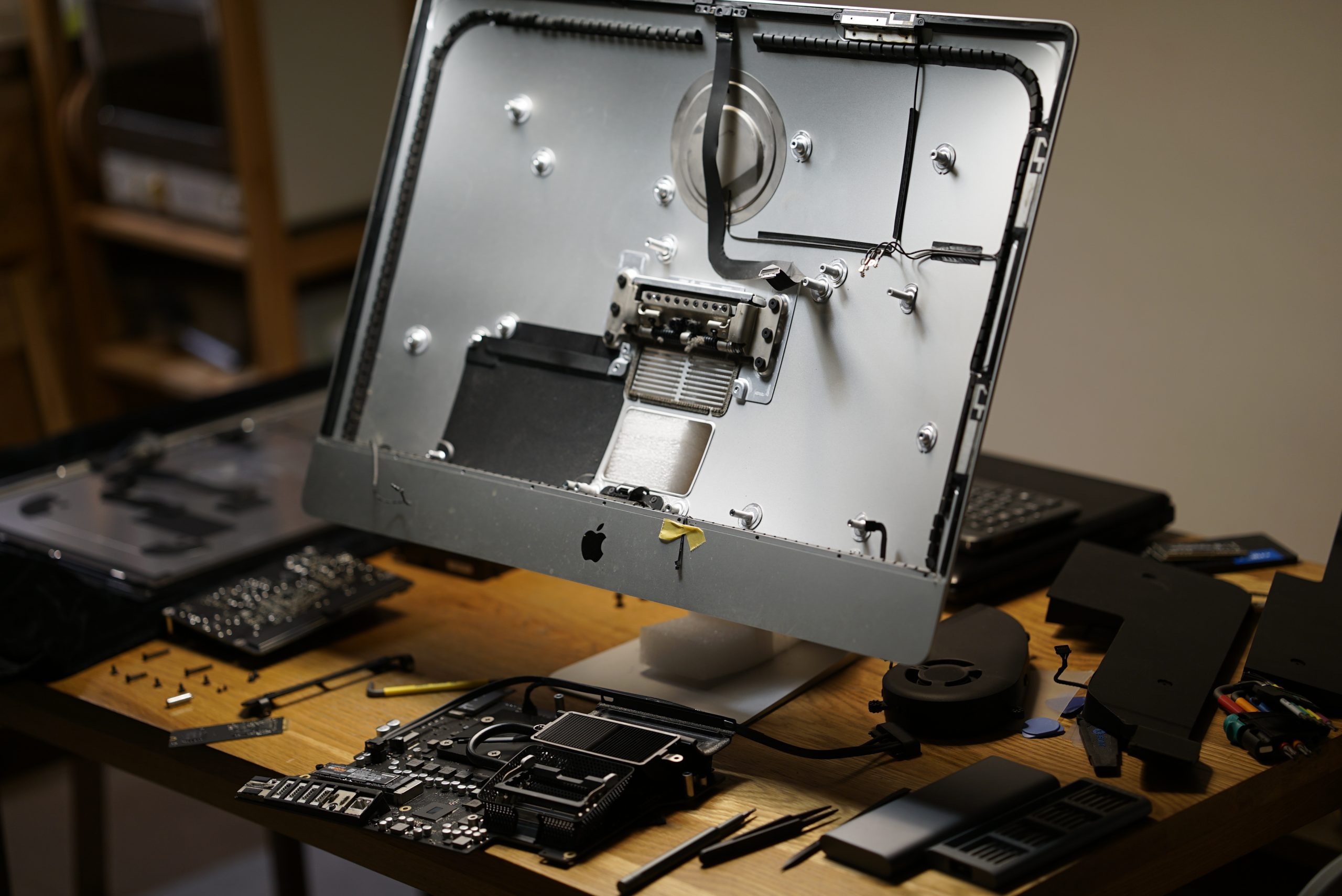

內部組件拆解步驟依序為:

iFixit教學拆除螢幕之後,機內第一個拆的部分是左喇叭,不過我強烈建議,先拆螢幕框下緣的那條金屬防電磁遮柵,用PH00十字起子移除9顆小螺絲即可,左右喇叭往上拉開的空間阻力會小很多,就不會發生扯斷電源開關線的問題。

  1. 左喇叭(兩顆螺絲、連接主機板的音源排線、連接電源板的開關細線)
  2. 硬碟(排線、左側支架2顆螺絲)
  3. 電源板(表面扁排線、4顆螺絲、裡面上排線,扣點在背面,最後取出拔掉下排線)
  4. 右喇叭(兩顆螺絲、音源排線)
  5. 風扇(電源排線、三顆螺絲)
  6. 主機板(四根天線及兩顆螺絲、上方攝影機排線、右下方headphone jack排線、麥克風排線、7顆螺絲和1顆間隔柱、散熱排2顆螺絲)主機板2017和之前有點不一樣,中下方有條很細的麥克風排線,天線固定方式稍微不同

關於SSD部分,拍賣網上200元左右的轉換板應該都運作正常,簡單的接點位置變換而已,不過安裝時因為轉接片厚度公差還是其他因素,我遇過第一次裝上去後抓不到,再拆裝一次才正常的狀況。目前用過Samsung 970 Pro很推薦,溫度速度表現不錯(寫入2300/讀取2700MBs),這裡有macrumors整理出的經驗列表,最近用970 evo plus 500GB 會當機不斷(IONVMeFamily Panic),已列在不相容名單內。SX8200Pro 與 760P 是蘋友常推薦的型號。

這片SSD讓我一直當機⋯⋯

SSD散熱片

如果想加裝散熱片的話,我實際試過,大概是8mm高以下的話就有機會。(或是用工具打磨消去左下角)

iMac SSD 加裝散熱片

裝回去則反向順序即可。螢幕黏貼膠條以往我用淘寶上的平價品,但拆裝太黏不好用。網友推薦用3M的3mm寬黑色薄膠條,才70元不到有50M,不過初步發現膠條有太薄的問題,螢幕玻璃黏貼上去和鋁殼之間有段差,螢幕下緣需要黏上3-4層膠帶,玻璃面和鋁殼面才會平整,上緣和左右目前也貼了兩層。膠帶的整體效果待日後補充。

重組 Fusion Drive 融合硬碟

關於融合硬碟FusionDrive,我曾經將原廠內建的32GB SSD加上2.5吋SATA SSD組成 FD,有時候會不相容,速度很慢,有時候則可以正常使用。macOS Mojave 10.14 以後版本可參考「Apple官方說明」,現在製作比之前方便些,只要兩三分鐘即可完成。

diskutil list
diskutil cs create Macintosh\ HD disk0 disk1
diskutil cs createVolume (logicalvolumegroup) jhfs+ Macintosh\ HD 100%
----------
其他語法參考
diskutil apfs list (如果已格式化成apfs)
diskutil cs deleteVolume UUID
diskutil unmountDisk disk1

組成Fusion磁碟的語法可能有「前後關係」的優先順序,我原先以為Apple會自動判斷磁碟速度,有一次建立FD之後測試讀寫,發現整體速度不到200MB/s,表示硬碟在前,SSD在後,只好刪除FD再重組。

小心螢幕面板容易受損

面板暗線

也不曉得是不小心切膠條時弄到還是搬移時彎折到?上回拆老婆的主機換SSD,裝上螢幕後中間有條垂直細黑線,其他功能均正常,找不出任何受損的痕跡,從淘寶買一條螢幕視訊線換上去依舊,大概是面板內部受損,只好送官方維修中心花2萬換一個新面板解決。所以現在拆機,都將螢幕當作小baby一樣溫柔對待。

電源開關排線斷裂處理

左喇叭下方看不見的地方有一個排線槽,裡面一條電源開關排線埋在裡面連接到電源板上。因為(左右)喇叭底部卡的很緊,必須多施力向上拉扯,這次就將這條線扯斷了。這個開關蘋果直接黏在外殼上,線斷了不將開關拆下來也無法重接。我看其他用戶表示蘋果會要你換整個外殼⋯⋯

有位「國外網友使用熱風槍將膠軟化,我如法泡製。先將螢幕下緣電磁遮柵以PH00十字螺絲拆下,用一般的吹風機在開關周圍吹大約5分鐘,我用測溫槍檢視表面溫度在6-70度左右,不時用手搖晃檢視內部開關模組,假如能左右搖晃表示膠已軟,趕快用大美工刀和一字起子從最上方的半圓形底部施力翹起,取下後重焊一條「加長」不易扯斷的電線。修理好後直接放回原位,因為鋁殼內有凹槽固定所以不打算加強舊黏膠,在開關模組和前殼的空隙部位直接塞一塊大小適合的橡皮擦來承受按鈕壓下力量,反正電源鍵使用的機會極少。
